10kV交流隔離開關（沿海型）

德基申（廈門）電氣有限公司研發和生產的SPD系列戶外高壓交流隔離開關為單相鉤棒不帶負荷操作型開關?？捎糜诮涣?0Hz，額定電流630A，額定電壓12kV以下的架空線路中，主要與斷路器或者負荷開關配合使用，作為可見斷口，提高設備操作及維修的安全性。在無負荷的情況下采用帶電操作桿進行分合操作。

我司依據國家標準及電力技術規范，采用較高等級的質量標準和先進的裝配工藝設計研發出新一代的SPD系列戶外高壓交流三相隔離開關。公司生產的隔離開關不但整體結構設計合理，所有的配件加工精細，且均采用高品質的材料。產品的觸頭部分的鍍銀厚度均達到20μm以上，緊固件采用高質量的不銹鋼材料，確保產品的使用壽命。

執行標準

GB/T 311.1 高壓輸變電設備的絕緣配合

GB/T 1985 高壓交流隔離開關和接地開關

GB/T 4208 外殼防護等級

GB/T 11022 高壓開關設備和控制設備標準的共用技術要求

GB/T 50150 電氣裝置安裝工程電氣設備交接試驗標準

GB/T 772 高壓絕緣子瓷件技術條件

DL/T 486 交流高壓隔離開關和接地開關訂貨技術條件

DL/T 593 高壓開關設備和控制設備標準的共用技術要求

DL/T 884 12kV少維護戶外配電開關設備通用技術條件

使用條件

安裝地點：戶外
環境溫度：上限70℃，下限-40℃，日平均溫度不超過+35℃；
海拔：不超過3000米
風壓：不超過700Pa（相當于風速35m/s）；
空氣污穢等級：Ⅳ級；
地震烈度：不超過8度；
安裝場所：無易燃、爆炸危險、化學腐蝕或劇烈震動的場所。
※凡超出上述要求范圍之特殊條件，用戶可與我司協商確定

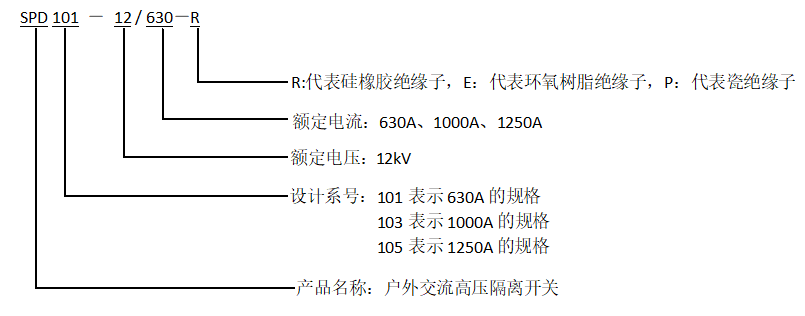

產品型號及定義

主要技術參數

序號	參數名稱		單位	參數值
1	額定電壓		kV	12
2	額定電流		A	630/1000/1250
3	額定短路開斷電流		kA	20/25
4	溫升試驗電流		-	1.2Ir
5	額定工頻1min 耐受電壓	相對地/相間	kV	42
6	額定工頻1min 耐受電壓	斷口間	kV	48
7	額定雷電沖擊耐受電壓（1.2∕50ms）峰值	相對地/相間	kV	75
8	額定雷電沖擊耐受電壓（1.2∕50ms）峰值	斷口間	kV	85
9	額定短時耐受電流及持續時間		kA/s	20/4、25/4、25/3
10	額定峰值耐受電流		kA	50/63/63
11	主回路電阻		μΩ	≤80μΩ
12	機械壽命		次	≥3000
13	外絕緣爬電距離		mm	≥372

產品技術特點
●絕緣強度開關的整體絕緣強度按照高海拔2000~3000米的整定要求進行設計，12kV/630A可承受額定工頻耐受電壓高達42kV(對地）/48kV（斷口），額定雷電沖擊耐受電壓為75kV(對地）/85kV（斷口），在整體絕緣性能方面留有足夠裕量。
●機械性能穩定開關在無任何機械調整，維修和更換部件的情況下，其空載開、合操作次數可大于3000次。
●動熱穩定性能優越，開關整體結構緊湊，強度較高，在線路發生短路大電流故障的情況下仍可保證整體的完整性，不變形，不損壞，額定電流630A的隔離開關額定短時耐受電流可達25kA，持續時間可達4s，峰值耐受電流可達短時耐受電流的2.5倍。
●防污穢等級高，由于絕緣子采用大爬距設計，外絕緣能力大大提高，其爬電比距遠高于國標IV級31mm/kV的要求，因此開關可長期適用于大氣特別嚴重污染地區，包括嚴重鹽霧侵襲地區。
●較低的溫升，由于采用了雙靜觸頭和雙分流刀片結構設計，且采用特殊材質的彈簧控制觸頭接觸力，有效的減小了整體的主回路電阻，使其開關主回路各點溫升在1.2倍額定電流帶載下均能滿足國標GB/T11022。
