DGS-XGW1-12型預裝式金屬封閉環網箱是將12kV開關柜、電源PT柜、自動化站所終端DTU、通信控制終端、UPS電源等安裝調試后裝入一個可移動、密封、防潮的不銹鋼箱體內，適用于配電自動化的、既緊湊又可擴充的配電設備，具有無油化、多組合、免維護、模塊化、耐腐蝕、可靠性高、環境適應能力強等優點。進出線回路根據用戶要求可同時滿足手動、電動操作，斷路器回路通過智能化控制器及其它相關設備，實現不同程度的控制、測量和保護功能。設備組合靈活，用戶可根據不同的投資階段分期配置可選器件，升級能力強且節省投資。廣泛使用于城市住宅小區、高層建筑、大型公共建筑、工廠企業等負荷中心的配電場景中。

執行標準

GB/T3804    3.6kV~40.5kV高壓交流負荷開關

GB/T1984    高壓交流斷路器

GB/T1985    高壓交流隔離開關和接地開關

GB/T3906    3.6kV~40.5kV交流金屬封閉開關設備和控制設備

GB/T11022   高壓開關設備和控制設備標準的共用技術要求

GB/T4208    外殼防護等級 (IP代碼)

DL/T404     3.6kV~40.5kV交流金屬封閉開關設備和控制設備

GB/T311.1   絕緣配合第一部分:定義、原則和規則

使用條件
周圍空氣溫度：-40℃～+60℃；
海拔高度：不超過1000m；（超過1000m由用戶與制造廠協商確定)
濕度：
相對濕度: 日相對濕度平均值不超過95%，月相對濕度平均值不超過90%；
地震烈度：不超過8度；
周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸氣或鹽霧的污染。
當開關柜使用條件超出以上規定，由用戶與制造廠協商確定。

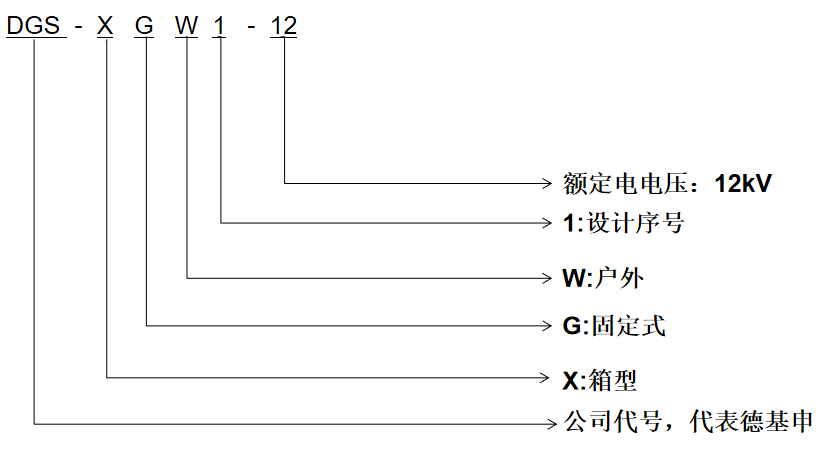

產品型號及定義

主要技術參數

序號	名稱		單位	數值
1	額定電壓		kV	12
2	額定電流		A	630
3	額定頻率		Hz	50
4	額定短時工頻耐受電壓	相間、相對地	kV	42
		斷口及隔離開關斷口		48
5	額定雷電沖擊耐受電壓	相間、相對地	kV	95
		斷口及隔離開關斷口		110
6	額定短時耐受電流		kA	20
7	額定短時耐受時間		s	4
8	額定峰值耐受電流		kA	50
9	額定短路關合電流（峰值）		kA	50

產品技術特點

●箱體采用密封、防潮、防銹的材料組裝而成，具有很高的機械強度和極強的防腐蝕能力，表面無緊固件可供拆卸，防盜性能好，具有IP43的防護等級，防雨性能強；

●箱體頂蓋設計為空氣夾層式雙層結構，外層具有排水傾角，并設有通風口;進風口設在箱體底部及側面，并設有可拆卸的防塵過濾網;箱體內部形成自下而上的空氣對流，使箱體具有良好的隔熱與通風效果；

●箱體有電纜進線口的密封式地板，防止電纜溝內的潮氣進入;門與箱體接觸處均有密封條密封，開啟后具有防風裝置，便于操作時使門固定，門鎖具有防雨結構設計。

●箱體內開關設備于出廠前已安裝及檢測妥當，運輸?shù)浆F(xiàn)場后只需將箱體吊裝到所需位置，安裝簡單，占地面積小。

●電氣設備采用進口或國產優質產品;開關氣室背面裝有防爆閥，當內部電弧壓力太大時，氣體通過防爆閥排出，確保操作人員、電纜及其他設備的安全;

●模塊化設計，可自由組合，進出線方便、靈活配置 DTU，實現智能化控制。
